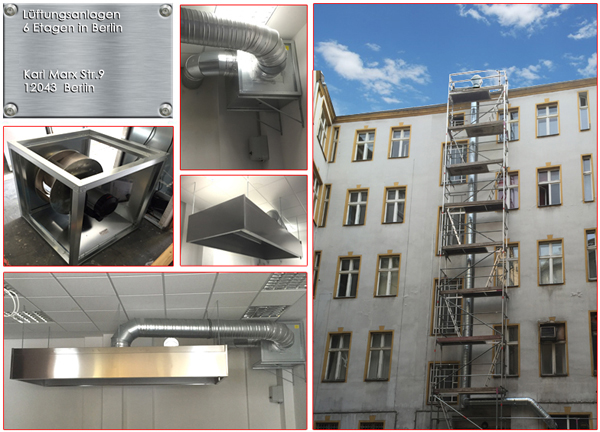

Dieses Projekt haben wir gemeinsam mit einem Architekt in Berlin geplant.
Planungsvorgehen
Anhand der Luftmenge, des Raumvolumens sowie der verwendeten Gastromiegeräte wurden passende Lüftungsanlagen ermittelt.
Gemeinsam mit dem Endkunden wurden Vor- und Nachteile abgewogen und sich für eine Anlage entschieden.
Im Anschluss hat unser Team die Lüftungsanlage in einem Zeitraum von insgesamt zwei Wochen eingebaut (inkl. Lieferzeit).
Folgende Leistung wurden von uns erbracht:
- Lieferung des kompletten Lüftungsmaterials
- Gerüste Auf- und Abbau
- Einbau der Lüftungsanlage inkl. Motor
Kubische Ventilatorbox für die Küchenabluft
Hochflexibel für verschiedene Einsatzmöglichkeiten verwendbar
- Material: Stahlgehäuse, verzinkt, doppelwandig
- 30-mm-Isolierung (Mineralwolle)
- Bodenwanne mit Ablass-Stopfen
- Motor nach VDI 2052 außerhalb des Förderluftstroms
- Drehzahl steuerbar über Stufenregler
- Variable Gestaltung der Ausblasrichtung (rechts, links, oben)
- Wartung-/Reinigungspaneel inkl. Griff
Laufrad:
Rückwärts gekrümmtes Radiallaufrad. Baugrößen bis einschließlich VRB 5800 aus Stahlblech,
geschweißt, pulverbeschichtet. Baugrößen VRB 8100/VRB 1200/VRB 16000 aus
Aluminiumblech. Die Laufräder sind entsprechend Gütestufe G 6.3 gemäß DIN ISO 1940 in
zwei Ebenen ausgewuchtet.
Motor:
Alle Motoren der Baureihe sind in der Schutzart IP 54 ausgeführt und gemäß Zubehörzuordnung
für eine Spannungs- bzw. Frequenzsteuerung ausgelegt. Sie sind durch eine Trennwand
vom Förderluftstrom entkoppelt. Bei Bedarf ist eine Motorschutzblende als Zubehör erhältlich.
Die Motoren sind durch eingebaute Thermostatschalter vor Überlastung geschützt.
Gehäuse:
Das Gehäuse aus verzinktem Stahlblech ist doppelschalig aufgebaut und mit einer 30 mm
starken Isolierung versehen. Das Isolationsmaterial ist nicht brennbar, gemäß DIN EN 13 501-
1, Baustoffklasse A1. Das Gehäuse ist im Innenbereich glatt ausgeführt und verfügt über eine
integrierte Fettauffangwanne.
Montage:
In Kombination mit Regendach und Motorabdeckung, die als Zubehör erhältlich sind, auch für
Außenaufstellung geeignet. Optionale Anschlussstutzen mit Doppellippendichtung für direkte
Rohrmontage verfügbar.
Zuverlässige Beförderung von Küchenabluft:
Die Abluftbox VRB ist für die Beförderung von fetthaltiger Küchenabluft mit einer Temperatur
von bis zu 80 °C entwickelt worden. Die Ausblasrichtung lässt sich in drei verschiedenen
Varianten konfi gurieren.
Geringer Energieverbrauch durch hohe Wirkungsgrade:
Das verwendete rückwärtsgekrümmte Laufrad hat zwei entscheidende Vorteile: Es erreicht
optimale Wirkungsgrade und ist unempfi ndlich gegen Verschmutzung. Die VRB Abluftbox kann
problemlos unter anspruchsvollen Bedingungen eingesetzt werden.
Einfache Wartung und Montage:
Die Baureihe VRB ist für die Innen- und Außenmontage geeignet. Als Zubehör sind ein Regendach
und eine Wetterschutzhaube erhältlich. Die Motortemperatur wird durch einen integrierten
Thermostatschalter überwacht. Die Kugellager sind lebensdauergeschmiert und
wartungsfrei.
Einbauhinweis:
Bitte achten Sie bei der Montage von Kanalteilen oder Bundkrägen darauf, dass die Einströmdüse
am Eintritt vollumfänglich freisteht und in Ihrer Funktion nicht durch Querschnittsverengung
beeinträchtigt wird, da es sonst zu erhöhten Geräuschen und einer Verminderung der
Luftmenge kommen kann.
